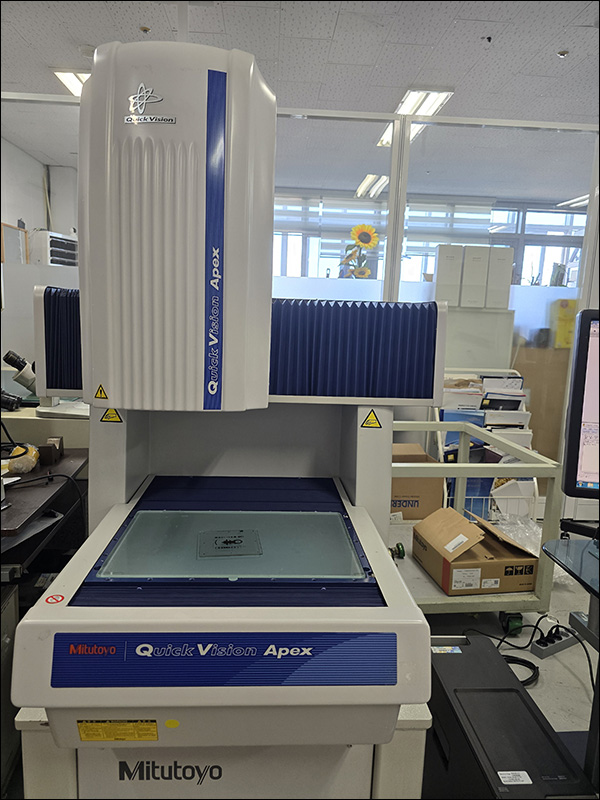

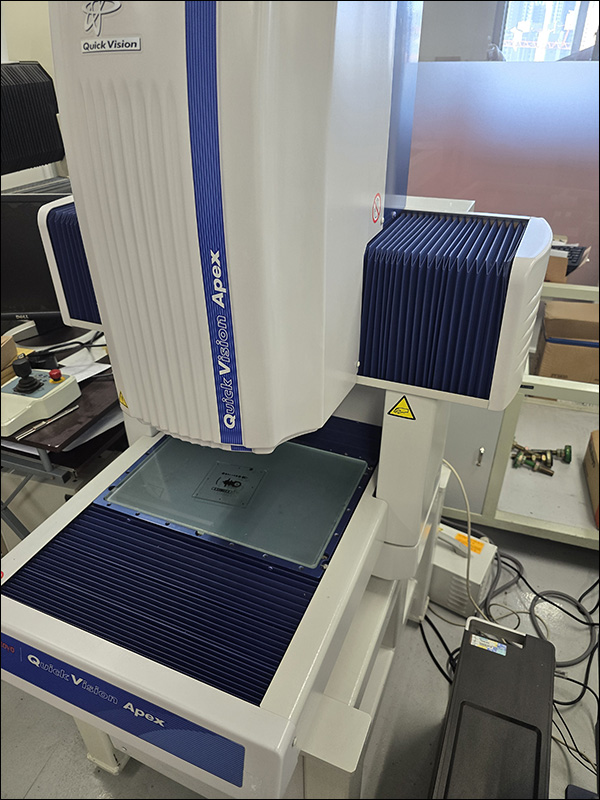

[중고비접촉3차원측정기] Mitutoyo 퀵비전 아펙스 3차원측정기
측정 범위 (X × Y × Z)
- QV APEX 302: 300 × 200 × 200 mm
- 스케일 해상도: 0.1 µm (QV APEX 기본)
- 정밀도(Accuracy)
- E1(X/Y): (1.5 + 3L/1000) µm
- E1(Z): (1.5 + 4L/1000) µm
- E2(X/Y) 평면: (2 + 4L/1000) µm
최대 이동속도: 300 mm/s
- 유리 스테이지 크기: QV APEX 606 기준 697 × 758 mm (페이퍼 인치 환산 가능)
- 최대 하중: 20 kg (44 lb)

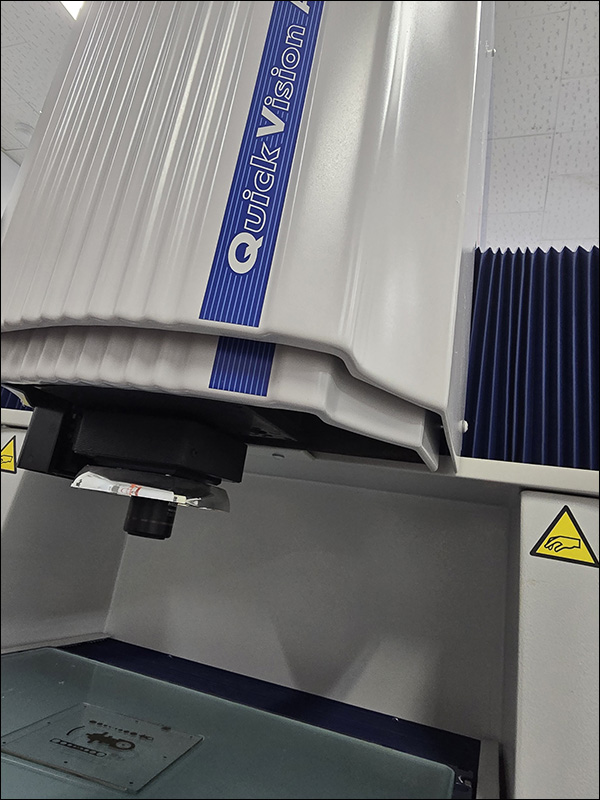

조명 및 광학 시스템
- 조명: Surface/Contour/Programmable Ring Light 모두 White LED 채용
- 확대 시스템: 프로그래머블 파워 터렛 (1×, 2×, 6×)
- 카메라: 흑백 CCD or CMOS 고감도 카메라
- Tracking Auto Focus (TAF): 높낮이 변화에 따른 자동 추적 초점
- 스캐닝 프로브
- CPS (Chromatic Probe)
- TTP (Touch Trigger Probe)
- LASER 프로브 등 선택 가능
측정 기능 및 소프트웨어
- StrobeSnap, STREAM 기능: 측정시간 단축 기술 (35–45%)
- ISO 10360‑7 규격 대응 (옵션)
- 온도 보상 기능: 자동/수동 선택 가능
크기 및 무게 (QV APEX 302 기준)
- 본체 크기: 약 859 × 951 × 1609 mm
- 총 질량 (스탠드 포함): 360 kg (794 lb)
- 운영상 경우에 따라 오퍼레이터 일정 조율이 필요합니다.
- 중고 장비에 경우 회전이 빠르므로 사전에 전화 나 이메일 등으로
재고 유무 부탁드립니다.
- 저희는 중고품위주로 포스팅 하였으나 신품 취급도 같이 합니다.
- 그 밖에 타사 설비 사용 문의도 성심성의것 답변 드리겠습니다.
