[SMU] SMU5050EF 중형사이즈 수동형 비디오메타

[SMU] SMU5050EF 중형사이즈 수동형 비디오메타







■ 제조 회사 : SMU



■ 제품 모델 : SMU-5050EF



■ 측정 범위 : 500 x 500 x 200mm



■ 조명 장치 : Standard White Illumation



■ 정 밀 도 : XY Accuracy 2.6+L/200(



■ 분 해 능 : 0.1um



■ 이송 방식 : 수동형 (Z축 전동)

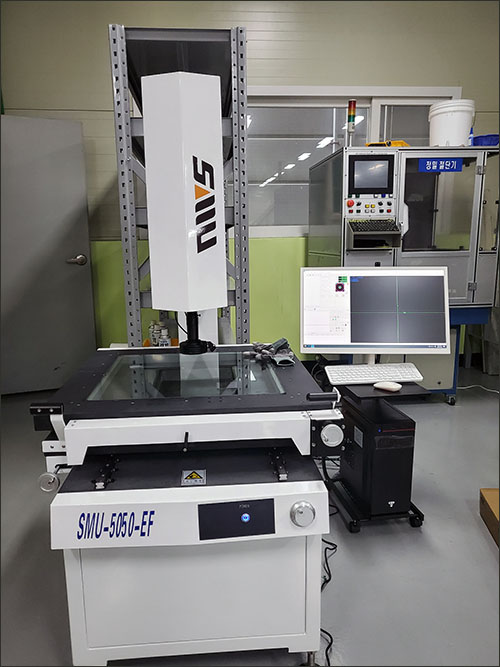

■ [SMU] SMU5050EF 중형사이즈 수동형 비디오메타



27인치 모니터 절반이상에 영상창 대형 영역이며, 듀얼 모니터 지원 합니다.

(해상도 조절 방식이 아닌 순수 카메라 사양에 의한 영상창 설정)



500x500mm에 측정영역은 z축 포커싱 초점 조절이 쉽지가 않습니다.

따라서 별도 비용추가 없이 전동형으로 장착되어 나오게 됩니다.



프로그램 안에서 역시 미세하게 모터 조절이 가능하므로 촛점 잡기가

쉽습니다.

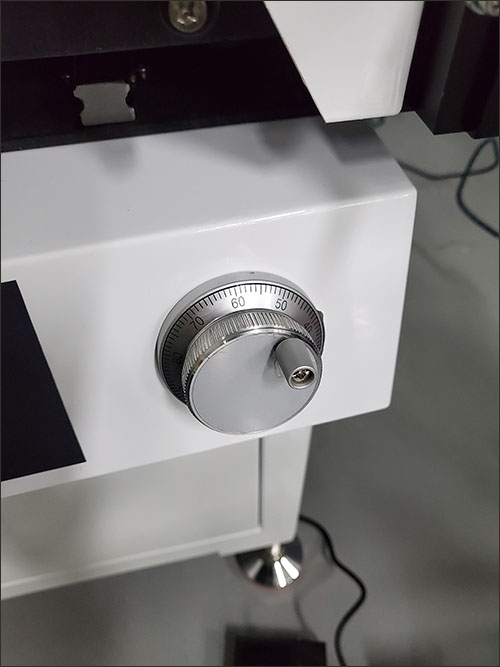

X축 핸들은 전명 배치하여 조작이 쉬우며, 퀵이송 핸들이 별도로 따로

있어서 탁월한 그랩감을 제공하여, 힘들이지 않고 손쉽게 이동 가능합

니다.

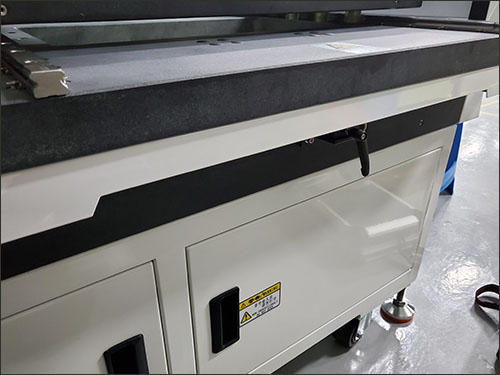

측면 일체형 하부 수납장입니다.



중형측정설비 수동형타입입니다. 정밀도는 비교해 실제로 전시된 장비

로 비교해 보시길 바랍니다.







- 측정 프로그램으로 각종 홀,R값, 홀간 거리, 직선간 거리, 교차점, 교차선

, 원 사등점, 그레이 스케일을 이용한 자동엣지 세부화, XY축 정렬 및 보정,

진원도 계산, 동심도 등등.
